O paquímetro é um instrumento versátil que permite medir dimensões internas, externas e profundidades com alta precisão.

Aprender a usar o paquímetro

Jogo do paquímetro

O princípio do paquímetro é baseado nos múltiplos comuns entre 10 e 9.

Cada marcação da parte fixa do paquímetro é feita de 1 em 1 mm, enquanto que a marcação da parte móvel é feita de 0,9 em 0,9mm.

Quando se alinham, mostram os décimos de milímetros.

Podemos fazer as divisões do móvel de 0,95 em 0,95mm, e teríamos uma precisão de 0,05mm.

Para facilitar a visualização, pode-se utilizar na parte móvel divisões de 0,18 em 0,18mm ou múltiplos.

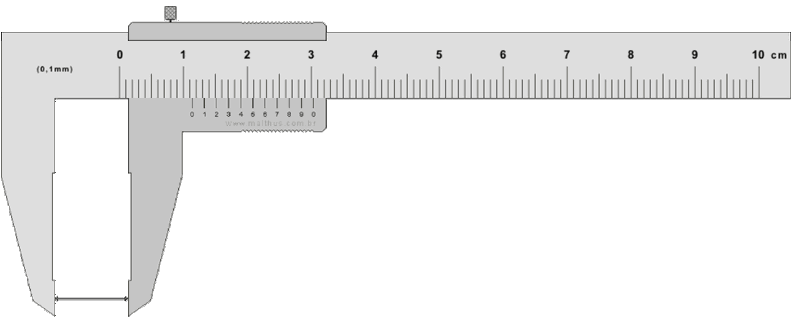

O paquímetro analógico é uma ferramenta de medição amplamente utilizada em diversas áreas, incluindo a antropologia forense. Ele é composto por duas partes principais: a régua fixa e o cursor móvel. A régua fixa é a parte mais longa e possui uma escala graduada em milímetros e polegadas. O cursor móvel é a parte que desliza ao longo da régua fixa e possui uma escala menor chamada vernier.

O princípio básico do paquímetro analógico é a comparação das escalas da régua fixa e do vernier para obter medições precisas. O vernier é uma escala mais detalhada, com marcações adicionais que permitem uma leitura mais precisa além das marcações principais da régua fixa. Essas marcações do vernier são proporcionais ao espaçamento das marcações da régua fixa.

Existem três formas de utilizar o paquímetro analógico para fazer medidas:

**Medição externa:** Para medir a dimensão externa de um objeto, você abre o paquímetro e posiciona a peça a ser medida entre as duas garras (uma localizada na régua fixa e outra no cursor móvel). Em seguida, fecha o paquímetro até que as garras prendam firmemente o objeto. A leitura é obtida observando em qual marcação da régua fixa o zero do vernier está alinhado.

**Medição interna:** Para medir a dimensão interna de um objeto, você utiliza as duas hastes de medição localizadas na parte interna do paquímetro. Você insere as hastes dentro do objeto e fecha o paquímetro até que as hastes estejam firmemente apoiadas nas paredes internas. Novamente, a leitura é feita observando em qual marcação da régua fixa o zero do vernier está alinhado.

**Medição de profundidade:** Para medir a profundidade de um objeto, você utiliza a haste de medição localizada na parte inferior do paquímetro. Você posiciona a haste em contato com a superfície do objeto e desliza o cursor móvel até que a haste esteja firmemente apoiada. A leitura é feita observando em qual marcação da régua fixa o zero do vernier está alinhado.

Em todas as formas de medição, a leitura final é obtida combinando as marcações da régua fixa com a escala do vernier. O número da marcação principal na régua fixa que coincide com uma marcação do vernier indica a parte inteira da medida, enquanto a marcação do vernier mais próxima e anterior a essa indica a parte decimal da medida.
